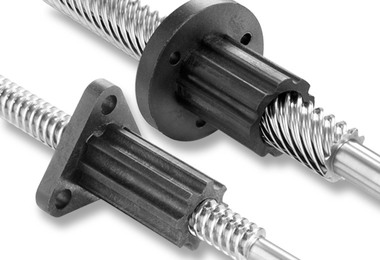

MTS 法蘭安裝
許多應用根本不需要消隙解決方案。 對于此類應用Thomson BSA提供 MTS Supernut。 MTS 通過安裝在螺母上的整體法蘭設計實現了高效與簡約的結合。 我們特有的 Acetal 提供極佳的潤滑、平穩(wěn)的移動、線形穩(wěn)定性與最小磨耗。 有廣泛的尺寸范圍可選，從 3/16 英寸至 3/4 英寸。 低摩擦、高成本效益的解決方案。 使用 Thomson BSA 梯形絲杠可達到每英尺0.003英寸的精確定位。
Click here to optimize your design with a custom lead screw and nut solution.
Let Thomson Help You Make Your Selection!
- Linear MOTIONEERING® Ball & Lead Screw Sizing & Selection Tool >
MTS技術規(guī)格（公制）：
| 直徑 (mm) |
導程(mm) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 35 | 45 | |
| 10 | X | X | X | X | X | X | X | |||||||
| 12 | X | X | X | X | X | X | X | X | ||||||
| 16 | X | X | X | X | X | X | ||||||||
| 20 | X | X | X | X | X | X | ||||||||
MTS技術規(guī)格（英制）：
| 直徑 (in) |
導程 (英寸, 除非另有說明) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| .050 | .0625 | .063 | 2 mm |
.083 | .100 | .125 | 4 mm |
.167 | .200 | .250 | .375 | .500 | .800 | 1.00 | 1.20 | 2.00 | |
| 3/16 | X | ||||||||||||||||
| 1/4 | X | X | X | X | |||||||||||||
| 5/16 | X | X | X | X | |||||||||||||
| 3/8 | X | X | X | X | X | X | X | X | X | X | X | X | |||||
| 7/16 | X | X | X | ||||||||||||||
| 1/2 | X | X | X | X | X | X | X | ||||||||||
| 5/8 | X | X | X | X | X | X | |||||||||||
| 3/4 | X | X | X | X | X | X | X | ||||||||||
MTS 法蘭安裝概覽
- 尺寸從 3/16 英寸至 3/4 英寸
- 間隙小于 0.010 英寸
- 使用 Thomson BSA 梯形絲杠可達到每英尺 0.003 英寸的精確定位。
- 成本效益高
- 低摩擦
